产品名称： Visiflon螺旋特氟龙管
品 牌： 英国Aflex
产品用途： 用于精细化工和机械设备液体传输
产品类别： 工业级特氟龙管
品 牌： 英国Aflex
产品用途： 用于精细化工和机械设备液体传输
产品类别： 工业级特氟龙管
产品介绍：
Visiflon特氟龙软管是一款螺旋结构的特氟龙波纹管，适用于对柔韧性较好的场合，可以增加一层不锈钢外编织层。
英国Aflex Visiflon螺旋特氟龙管
软管结构
Visiflon螺旋软管以前也叫Hyperline V（现在也沿用），Visiflon是目前的新命名。
Visiflon特氟龙软管包含一根螺旋PTFE软管，并且软管内外壁都是螺旋状的（这和Hyperline FX铁氟龙软管不同，后者只是内衬的外表面是螺旋状的）。
这个螺旋内衬设计使得各个尺寸的软管的柔韧性和抗扭结特性都较好。
Visiflon特氟龙软管包含一根螺旋PTFE软管，并且软管内外壁都是螺旋状的（这和Hyperline FX铁氟龙软管不同，后者只是内衬的外表面是螺旋状的）。
这个螺旋内衬设计使得各个尺寸的软管的柔韧性和抗扭结特性都较好。

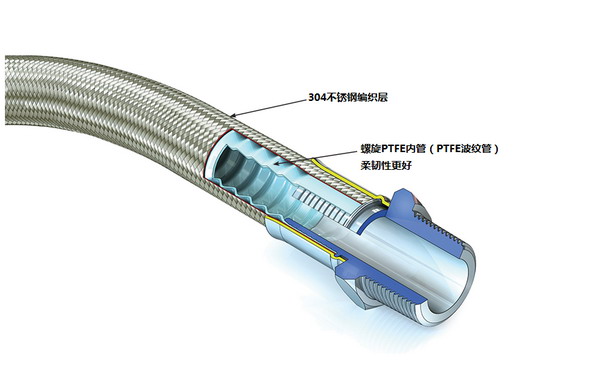

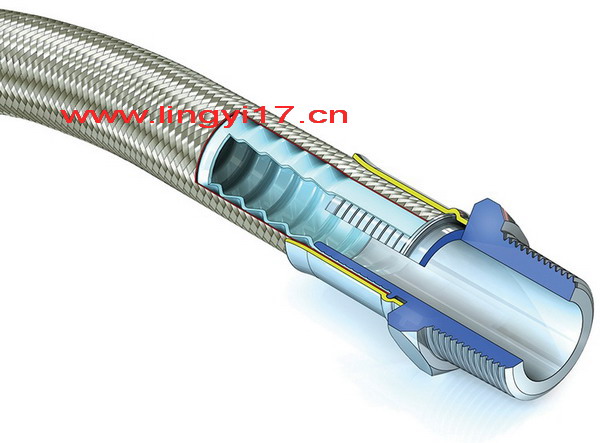

Visiflon特氟龙波纹软管总成结构图（扣压外螺纹接头）
Visiflon聚四氟乙烯软管种类选择
Visiflon GP, TO （透明特氟龙软管）- 自然色PTFE软管，无编织层
Visiflon GP, AS, TO （黑色特氟龙软管）- 黑色抗静电PTFE软管，无编织层
Visiflon GP, SS （不锈钢编织特氟龙软管）- 自然色PTFE软管，外304不锈钢编织
Visiflon GP, AS, SS （不锈钢编织特氟龙软管）- 黑色抗静电PTFE软管，外304不锈钢编织
*Visiflon GP, PB（黄色聚丙烯编织特氟龙软管） -自然色PTFE软管，外黄色聚丙烯编织
*Visiflon GP, AS, PB（黄色聚丙烯编织特氟龙软管） - 黑色抗静电PTFE软管，外黄色聚丙烯编织
抗静电PTFE内衬 (AS)
在输送高电阻流体时，比如溶剂与燃油或者某些多级性混合介质，流体在高速通过普通PTFE软管会在软管内壁积聚静电荷，这些静电荷通过接地释放掉，这很容易会导致软管产生微孔泄漏介质。
抗静电PTFE在生产过程中掺加了微量的炭黑，这就使得软管内部静电荷的释放更安全，并且软管符合国际相关标准。
抗静电PTFE在生产过程中掺加了微量的炭黑，这就使得软管内部静电荷的释放更安全，并且软管符合国际相关标准。
不锈钢编织（SS）
不锈钢编织可以保护PTFE内衬增强软管对内外压力的抵抗性。
PP聚丙烯纤维编织 (PB)
聚丙烯网编织层比不锈钢编织层更轻，并且易于操作员拿握，不伤手。
不过，工作温度和压力要受到PP编织材质的影响。
不过，工作温度和压力要受到PP编织材质的影响。
*请注意：PB软管一般需要特殊定制
英国Aflex Visiflon螺旋特氟龙管
Visiflon螺旋特氟龙软管参数
说明: 下面列出来的规格是针对非防静电软管的，对于AS防静电软管规格也一样，只是需要增加一个“AS”作为参考，并且产品编码以“-110-”替代“-100-”。
| 常规软管内径 | *实际软管内径 | 软管分类 | 软管外径 | 较小弯曲半径 | 较大工作压力（MWP） | 单位长度软管重量 | 软管产品编码 | |||||
| in | mm | in | mm | in | mm | in | Bar | psi | Kg/mtr | lbs/Ft | ||
| 3/8 | 6.3 | 1/4 | TO SS PB | 10.70 11.95 13.00 | 0.420 0.470 0.512 | 25 19 25 | 1 3/4 1 | 4 60 30 | 58 870 435 | .057 .144 .091 | .038 .096 .061 | 71-100-06 71-100-06-01-02 71-100-06-01-21 |
| 1/2 | 9.5 | 3/8 | TO SS PB | 14.10 15.25 16.80 | 0.555 0.600 0.662 | 38 25 38 | 11/2 1 11/2 | 4 47 23.5 | 58 680 340 | .076 .195 .125 | .051 .130 .084 | 71-100-08 71-100-08-01-02 71-100-08-01-21 |
| 5/8 | 12.7 | 1/2 | TO SS PB | 19.80 21.20 23.00 | 0.780 0.835 0.906 | 50 38 50 | 2 11/2 2 | 4 40 20 | 58 580 290 | .126 .296 .188 | .084 .194 .126 | 71-100-10 71-100-10-01-02 71-100-10-01-21 |
| 3/4 | 16.0 | 5/8 | TO SS PB | 21.20 22.70 24.70 | 0.835 0.894 0.973 | 75 50 63 | 3 2 21/2 | 3 32 16 | 43 460 230 | .166 .376 .226 | .111 .251 .151 | 71-100-12 71-100-12-01-02 71-100-12-01-21 |
| 1 | 22.0 | 7/8 | TO SS PB | 29.00 30.60 32.90 | 1.143 1.204 1.300 | 89 63 75 | 31/2 21/2 3 | 3 26 13 | 43 380 190 | .235 .533 .314 | .157 .310 .210 | 71-100-16 71-100-16-01-02 71-100-16-01-21 |
| 1 1/4 | 28.0 | 1 1/8 | TO SS PB | 34.20 36.00 39.00 | 1.349 1.420 1.537 | 100 75 89 | 4 3 31/2 | 2 25 12.5 | 29 360 180 | .342 .729 .444 | .229 .489 .298 | 71-100-20 71-100-20-01-02 71-100-20-01-21 |
| 1 1/2 | 35.0 | 1 3/8 | TO SS PB | 45.00 47.00 50.00 | 1.773 1.850 1.970 | 150 115 130 | 6 41/2 5 | 2 20 10 | 29 300 150 | .415 1.044 .600 | .278 .699 .402 | 71-100-24 71-100-24-01-02 71-100-24-01-21 |
| 2 | 47.0 | 1 7/8 | TO SS PB | 59.00 61.00 64.00 | 2.325 2.400 2.521 | 200 130 150 | 8 5 6 | 2 15 7.5 | 29 220 110 | .631 1.378 .917 | .423 .923 .614 | 71-100-32 71-100-32-01-02 71-100-32-01-21 |
*Visiflon软管总成如果装配特定的“液压”或PTFE TAIL接头，需要将接头连接处的螺旋内管剥离并撑开。
注意: 上述所列的大部分尺寸软管或接头都是有现货，价格也是相对固定，但是对某些不常用的产品可能没有库存，对小数量的此类订单可能会产生一个较小订单费用或装配费用。Aflex软管会据此提前通知你们
软管特性
温度和工作压力
- Visiflon TO Grades – 上述的较大工作压力MWP仅限于100˚C (212˚F)以下的情况下
- Visiflon SS Grades - 较大工作压力MWP在130˚C-230˚C之间每升高一度耐压减少1%。
- Visiflon PB Grades - 较大工作压力MWP在80˚C-100˚C之间每升高一度耐压减少5%。
- Visiflon SS Grades - 较大工作压力MWP在130˚C-230˚C之间每升高一度耐压减少1%。
- Visiflon PB Grades - 较大工作压力MWP在80˚C-100˚C之间每升高一度耐压减少5%。
耐真空度
Visiflon SS软管在130˚C以下耐受完全真空。
Visiflon TO和PB软管在80˚C以下可以耐受完全真空。
Visiflon TO和PB软管在80˚C以下可以耐受完全真空。
流速
由于软管内壁的螺旋结构使得介质容易产生涡流，势必会对流速产生影响，在输送气体时也可能会产生“蜂鸣”噪声。对于某些应用可能不是很合适，此种情况下可以选用我们的Hyperline FX或Corroline+软管来替代。
