产品名称： Hyperline不锈钢编织耐高压特氟龙管
品 牌： 英国Aflex
产品用途： 适用于高低压气体输送、化合物、油漆、墨水、粘合剂、制动液、燃油、洗涤剂、制冷剂以及流体食品
产品类别： 工业级特氟龙管
产品介绍：
Hyperline FX特氟龙软管（又称铁氟龙软管，PTFE软管或者四氟软管、聚四氟乙烯软管）的内管结构拥有设计专业，柔韧性比Smoothbore特氟龙软管更好，从而在柔韧性要求比较高的特定应用中有更较好的表现。特别是对于狭小空间的应用，比如车用软管和航空用途软管，此类行业用途的软管受限于有限的空间，要求特氟龙软管柔韧性必须较好。软管可以有不锈钢或者芳纶纤维编织层加强，外边还可以再增加一层塑料或者橡胶包覆层。
汽车和赛车运动：在ESP系统，燃油系统（耐油管|燃油输送管），制动系统（刹车软管|制动软管）还有油路输送上可以替代传统的PTFE软管。
制冷：制冷板上的制冷剂管道线路，这对四氟软管气密性、柔韧性、化学抗性都要求很高，而这也正是Hyperline FX特氟龙软管的优势。
蒸汽输送：光滑的内壁可以保证不会产生气流的湍流发生，不会产生噪声或者影响流速，也相应提高了蒸汽软管使用寿命。
工业方面：如果对介质流速、化学抗性、耐温和气密性非常高，而且还想易于装配接头，Hyperline FX软管是一个较好选择。
英国Aflex Hyperline不锈钢编织耐高压特氟龙管
软管构造
对于大尺寸标准平滑内壁特氟龙软管而言，有一个非常明显的缺点：尺寸在1/4”以上的聚四氟乙烯软管，其柔韧性会大大降低，易于扭结损坏。
一个解决方法就是使用螺旋内壁PTFE软管（特氟龙波纹管）来替代，但是螺旋结构使得总成很难装配使用，另外还会由于介质的湍流而降低介质流速。
Hyperline FX系列四氟软管就是我们为了解决以上问题而研发出来的较新产品，使用特殊的专业技术内衬设计，使得大尺寸聚四氟乙烯软管也拥有很好的柔韧性，并且保证内衬还是平滑结构。
平滑特氟龙软管较特氟龙波纹软管易于清洗，也不会产生湍流，从而不会影响介质的流速。

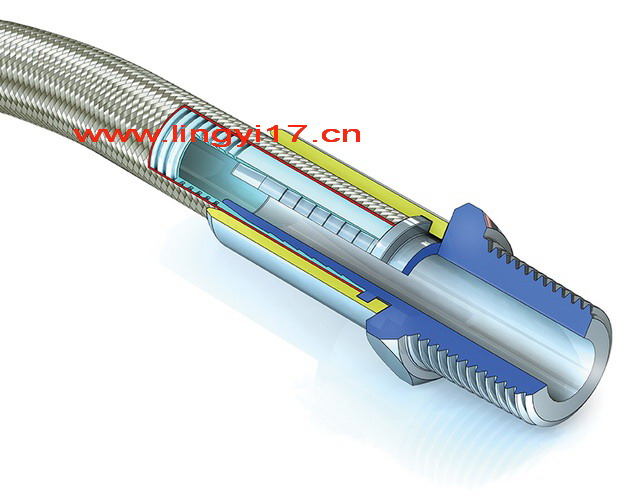

Hyperline FX, SS 软管总成结构图（两端液压外螺纹接头）
Hyperline FX,AS,TO -抗静电黑色PTFE软管，无编织层
Hyperline FX,SS -自然色PTFE软管，304不锈钢编织层
Hyperline FX,AS,SS -抗静电黑色PTFE软管，304不锈钢编织层
Hyperline FX,AM -自然色PTFE软管，黑色芳纶纤维布编织层
Hyperline FX,AS,AM -抗静电黑色PTFE软管，黑色芳纶纤维布编织层
| 常用软管内径 | *实际软管内径 | 软管分类 | 软管外径 | 小弯曲半径 | 工作压力（MWP） | 单位长度重量 | 软管产品编号 | |||||
| in | mm | in | mm | in | mm | in | Bar | psi | Kg/mtr | lbs/Ft | ||
| 1/4 | 6.8 | 0.270 | TO SS AM | 9.0 9.6 9.6 | 0.354 0.378 0.378 | 38 19 38 | 11/2 3/4 11/2 | 4 88 62 | 60 1280 900 | .041 .092 .056 | .027 .062 .038 | 92-100-04 92-100-04-01-02 92-100-04-01-55-01 |
| 5/16 | 7.9 | 0.312 | TO SS AM | 10.0 10.6 11.3 | 0.394 0.420 0.445 | 38 19 38 | 11/2 3/4 11/2 | 4 84 59 | 60 1220 850 | .056 .126 .075 | .037 .084 .050 | 92-100-05 92-100-05-01-02 92-100-05-01-55-01 |
| 3/8 | 10.0 | 0.394 | TO SS AM | 12.5 13.5 13.5 | 0.492 0.534 0.534 | 50 25 50 | 2 1 2 | 4 80 56 | 60 1160 810 | .070 .160 .100 | .047 .107 .067 | 92-100-06 92-100-06-01-02 92-100-06-01-55-01 |
| 1/2 | 13.6 | 0.536 | TO SS AM | 16.2 17.5 17.5 | 0.640 0.690 0.690 | 76 38 76 | 3 11/2 3 | 4 60 42 | 58 870 600 | .110 .225 .140 | .074 .151 .094 | 92-100-08 92-100-08-01-02 92-100-08-01-55-01 |
| 5/8 | 16.7 | 0.658 | TO SS AM | 20.0 21.1 21.1 | 0.787 0.831 0.831 | 100 50 100 | 4 2 4 | 3 50 35 | 44 730 510 | .161 .336 .204 | .108 .226 .137 | 92-100-10 92-100-10-01-02 92-100-10-01-55-01 |
| 3/4 | 19.8 | 0.780 | TO SS AM | 23.2 24.2 24.2 | 0.913 0.953 0.953 | 126 63 126 | 5 21/2 5 | 3 42 29 | 44 610 430 | .179 .383 .236 | .120 .257 .158 | 92-100-12 92-100-12-01-02 92-100-12-01-55-01 |
| 1 | 26.0 | 1.023 | TO SS AM | 30.3 31.7 31.7 | 1.193 1.250 1.250 | 150 75 150 | 6 3 6 | 2 40 28 | 29 580 400 | .268 .540 .354 | .180 .362 .237 | 92-100-16 92-100-16-01-02 92-100-16-01-55-01 |
*液压尺寸- 实际的Hyperline FX软管的内径比常规软管尺寸要大一些，这样方便标准液压接头在扣压时能顺利插入软管内。
产品属性
耐温和耐压
Hyperline FX, SS Grades - 不锈钢编织聚四氟乙烯软管在
Hyperline FX, AM Grades - 芳纶编织聚四氟乙烯软管在
上述所列出来的MWP是依据3:1的安全系数从爆破压力计算得来，也就是说爆破压力=3*MWP，如果MWP是需要使用4:1的系数来计算的，那么上述MWP请乘以0.75的系数。
耐真空性
Hyperline FX, SS软管在
提高流体流速
与螺旋内壁铁氟龙软管相比Hyperline FX铁氟龙软管拥有优异的介质流速，这主要得益于其平滑内壁，在输送介质时不会产生湍流。
减少挥发性气体扩散率（气密性）
Hyperline FX对易挥发性气体和液体拥有较好的密闭性，这是一是因为厚实的软管壁，二是得益于PTFE结构的特性。Hyperline FX铁氟龙软管经检测符合SAE J1737规范，对汽车燃油有很好的密闭性。
内壁不沾性
Hyperline FX特氟龙软管拥有光滑的内壁，其PTFE自身的不沾性使得软管拥有非常好的“自洁性”，可以很有效的防止所输送的介质在其内壁上聚集而阻塞管道。
零散软管的长度
零散单Hyperline特氟龙软管较长可以供应
总成长度
Hyperline FX 平滑特氟龙软管总成可按照特定长度定制，软管长度是以两端接头密封面之间的距离来计算衡量的，公差一般不超2%，要求更高的公差范围需要在下单时提前告知。
